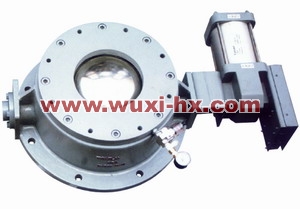

球形氣鎖閥(圓頂閥)
一、概述
球形氣鎖閥(圓頂閥)是一種新型的快速關閉閥門，它采用國際先進的氣封式結構，閥門啟閉時閥芯與可充氣密封圈之間無接觸，密封圈采用特殊配方橡膠制成，可廣泛應用于電力、冶金、化工、食品、制藥等領域的粉狀物料的密封。
二、主要特點
1、閥芯動作時與密封圈無接觸、運行阻力小、使用壽命長;
2、采用可充氣式密封圈，密封性好;
3、氣動推桿式直缸驅動，回轉輸出，性能可靠，輸出扭距大，可滿足在惡劣工況下工作。
1、閥芯動作時與密封圈無接觸、運行阻力小、使用壽命長;
2、采用可充氣式密封圈，密封性好;
3、氣動推桿式直缸驅動，回轉輸出，性能可靠，輸出扭距大，可滿足在惡劣工況下工作。
三、技術參數
|
型號
|
YDF 200
|
|
|
口徑DN （mm）
|
200
|
|
|
氣源壓力MPa
|
0.5～0.7
|
|
|
工作溫度℃
|
≤150
|
|
|
控制氣源
|
壓力MPa
|
0.4～0.6
|
|
耗氣量L/次
|
1～3
|
|
|
氣缸輸出轉矩N.m/5bar
|
75～650
|
|
|
工作介質
|
粉粒狀物料
|
|
